Diagnosetechnik

Anwendung:Lokalisieren von defekten Teilenz.B. Achsen, Lager und GetriebeÜbertragungsstarke MembraneStahlspitze: 180 mmMade In GermanyAbmessungen / Länge: 1080 mmNetto-Gewicht (kg): 0.13 kg

Für die berührungslose Durchführung von Temperaturmessungen.Integrierter LaserpointerVielfältige Einsatzbereiche, u.a. im Kfz-Bereich (Kühler/Kühlsysteme, Bremsen, Klimaanlagen, Motor, Abgasanlagen), Chemie- und Lebensmittelüberwachung, Heizungs- und KlimaanlagenbauSchnell-ErkennungsfunktionPräzise, berührungslose MessungenAutomatische Messwert-HaltefunktionAnzeige maximale Temperatur, Auslösesperre9 V Blockbatterie (6LR61)Zuschaltbare HintergrundbeleuchtungZielerkennung mit doppeltem LaserD : S = 12 : 1Emissionsvermögen einstellbar von 0,1 bis 1,0Wahlweise Einstellung auf lauten oder leisen AlarmIn Kunstledertasche mit Klettverschluss und GürtelschlaufeNetto-Gewicht (kg): 0.28 kgTemperaturbereich: -50°C – 550°C

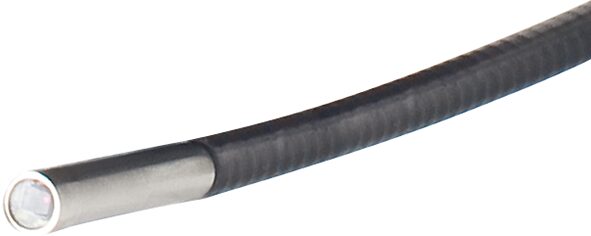

5,5 mmKamera Blickrichtung: Geradeaus (Front-View)Lichtquelle: 4 dimmbare LEDSonden mit verbessertem Anschluss (4812 N) in Verbindung mit Konsolen der Sätze 4812-10/4 S · 4812-1/7 · 4812-1/6 · 4812-1/8Kamera-Auflösung: 325 (H) x 250 (V) = 76800 BildpunkteKamera-Öffnungswinkel: Horizontal 46°, Vertikal: 34°, Diagonal: 56°Tiefenschärfe: 10 bis 60 mmSondenlänge: 1000 mmGewicht: 220 gAbmessungen / Länge: 1000 mmDurchmesser: 5.5 mmNetto-Gewicht (kg): 0.13 kgTemperaturbereich: 0°C – 55°C

Anwendung:Diagnose und Dokumentation von Hohlräumen zur Schadensbeurteilung Verbesserte Detailtreue durch HD KameraBis zu 180° schwenkbare Sonde ? 3,9 mm mit Frontkamera z.B. zur Inspektion von Diesel Injektorenschächten127 mm (5 Zoll) Touchscreen Farbdisplay (sonnenlichttauglich) mit Li-Ion Akku und MagnethalterungBildschirmauflösung: 800 x 480 PixelSplitscreenfunktion: Aufnahme und Livebild nebeneinander10-stufige Helligkeitseinstellung (5 + 5 Boost)Zoom: 3-fachAufnahmen in 4 verschiedenen Zeitschleifen (Aus 5 · 10 · 20 · 30 Minuten (Standard)Negativdarstellung des Kamerabildes (bessere Erkennung von Schadstellen)Datentransfer: USB-CHDMI Port zur VideoausgabeVideo Output: Mikro-HDMIAkku: Li-Ion BatterieLadezeit 3,5 hBetriebsdauer bei voller Ladung: 4 StundenBetriebstemperatur: 10°?C bis 50°?CBetriebsluftfeuchtigkeit bis zu 90 % (nicht kondensierend)IP Schutzklasse (Grundgerät): IP54Eingebautes Mikrofon (abschaltbar)Kompatibel mit HAZET HD-Sonden 4812-23AF und 4812-11FSGewicht: 705 gMaße: 162 x 128 x 46 mmIndividuelle Einstellung von Helligkeit, Kontrast und Schärfe im MenüKompaktes DesignEinfache HandhabungSchwenkbarer Magnetfuß: 180° verstellbarGewinde zur Aufnahme einer Stativverschraubung (1/4?) im MagnetfußReset KnopfAnzeige der Akku KapazitätAuto-Power-Off Funktion, vierfach einstellbar (5 · 10 · 20 · 30 Minuten)Aufnahme von Videos (Format MOV) und Fotos (Format JPEG)Bild Format: JPG, 1920 x 1080 Pixel mit optionalem Wasserzeichen und ZeitstempelVideo Format: MP4, 1920 x 1080 Pixel mit optionalem Wasserzeichen, Zeitstempel und AudioEinfügen eigener Logos als Wasserzeichen möglich (160 x 160 Pixel)Spiegelung des KamerabildesBezeichnung und Detailkennzeichnung von Fotos am TouchscreenErstellung von Ordnern am TouchscreenDC-Power-Adapter: 5 Volt · 3 AmpereLadegerät: USB Ladeadapter DC-5 Volt · 3 Ampere28 Menüsprachen einstellbarNutzung des Systems als Kartenlesegerät / Kamera via USB Anschluss an PCL-Boxx 190 L-136 Aktuelle Software zu diesem Artikel findest du unter hazet.de ? Software & Ersatzteile ? Downloads Anzahl Werkzeuge: 5

Anwendung:Dokumentation von Schadenbildern u.ä. per Videoaufzeichnung und/oder Bildaufnahme. Live-Betrachtung über TFT-Farbmonitor oder Aufnahme direkt auf SD-KarteVideo Endoskop · Grundgerät · Bedienkonsole

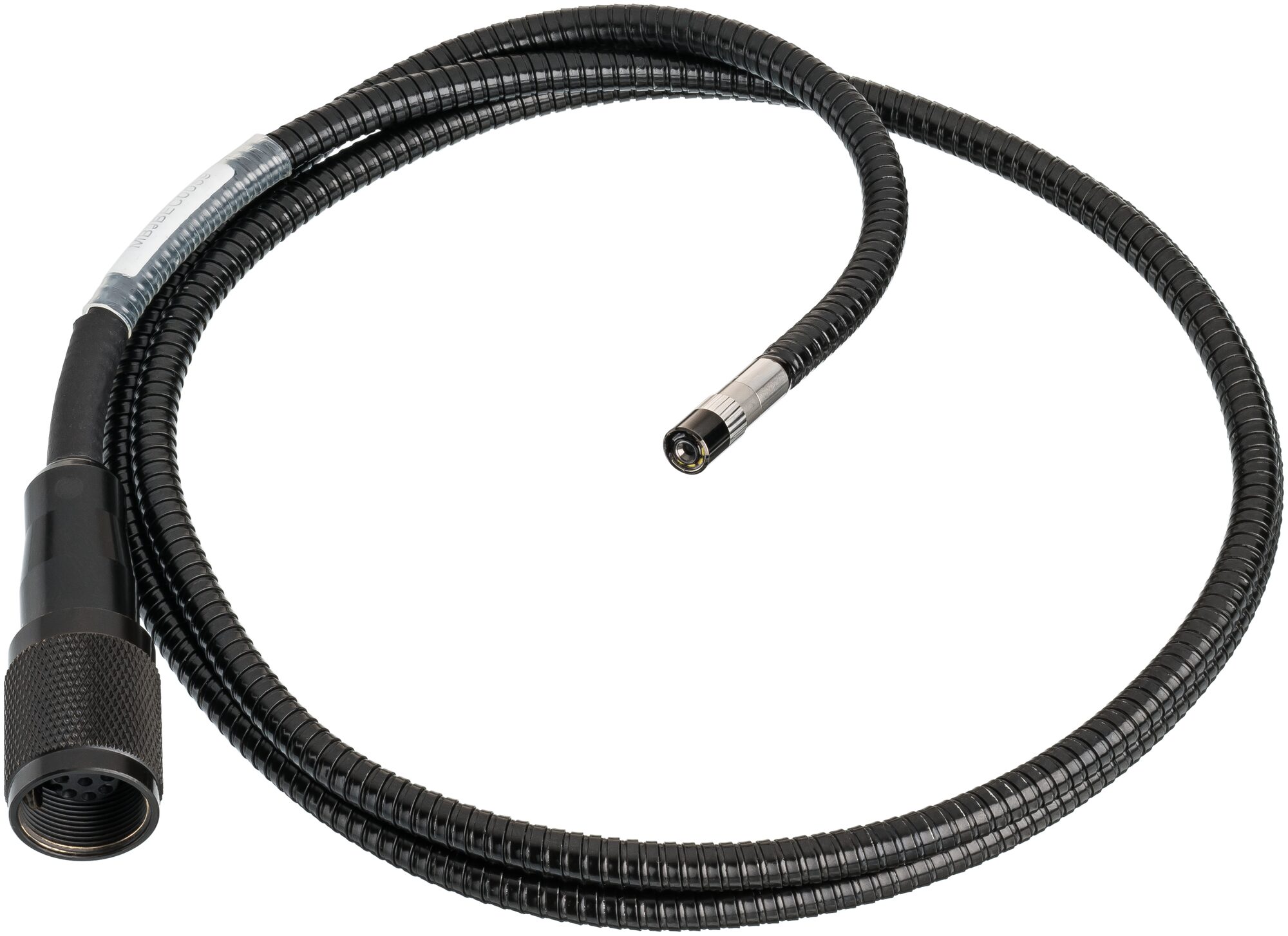

Verbesserte DetailtreueOptimal abgestimmt auf Grundgerät 4812-215,5 mm Mikro-ObjektivSemiflexible SondeFrontkamera: 0°Fokusbereich: 10 bis 60 mmFokuswinkel: 56°4-fach LED-LichtquelleKompatibilität zum Grundgerät 4812-21Bildauflösung 1024 x 768 PixelBildformat: JpegVideoformat: MOVKompressionsformat: H.264Betriebstemperatur: -10°C bis 60°CSchutzart Sonde: IP67 (im angeschlossenen Zustand)1 m SondenkabelAbmessungen / Länge: 1000 mmDurchmesser: 5.5 mm

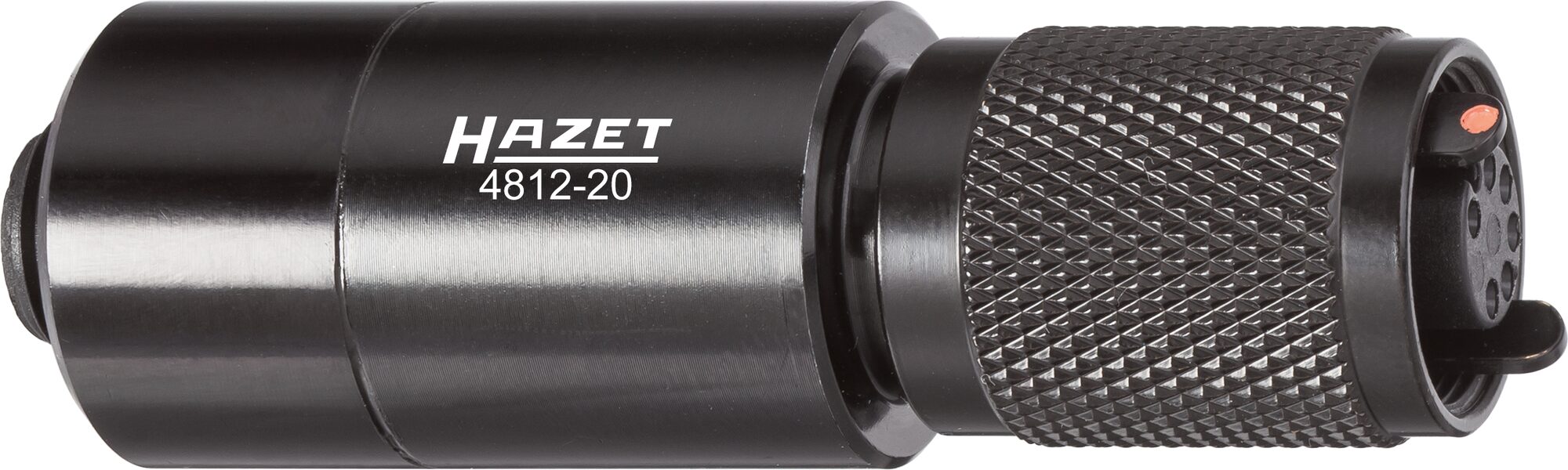

Für ältere Sonden (4812-) in Verbindung mit den Konsolen der Sätze 4812-10/7 sowie 4812-10/4 SAlte Sonden (4812-) und Adapter (4812-20) für neue KonsolenNetto-Gewicht (kg): 0.04 kg

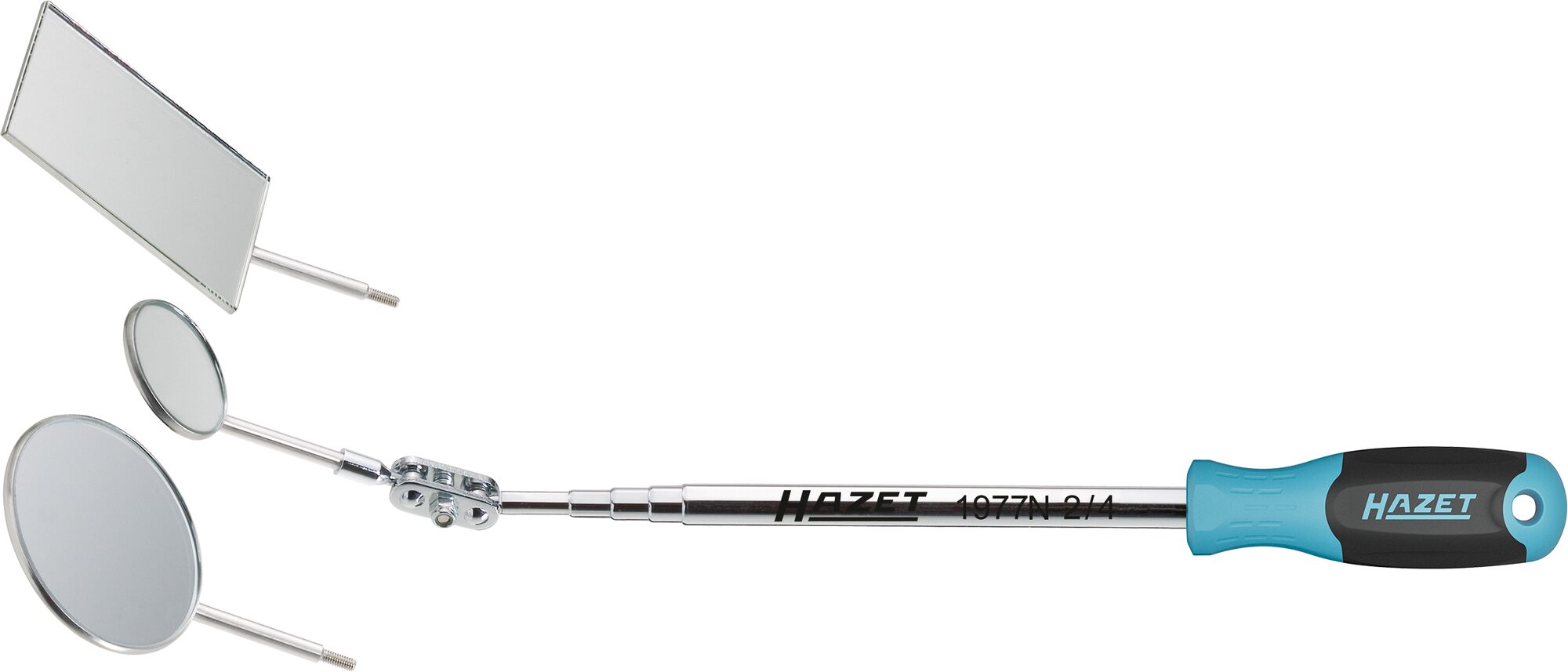

Echtes Spiegelglas – keine Eintrübung der Spiegel wie bei polierten „Metallspiegeln“Spiegel austauschbar (über 4 mm Edelstahl-Gewindestab)4-teiliger Satz: 1 Teleskop-Stab: 300?–?740 mm2 Rund-Spiegel: ? 30 mm und ? 50 mm1 Rechteck-Spiegel: 65 x 43 mm Made in Germany

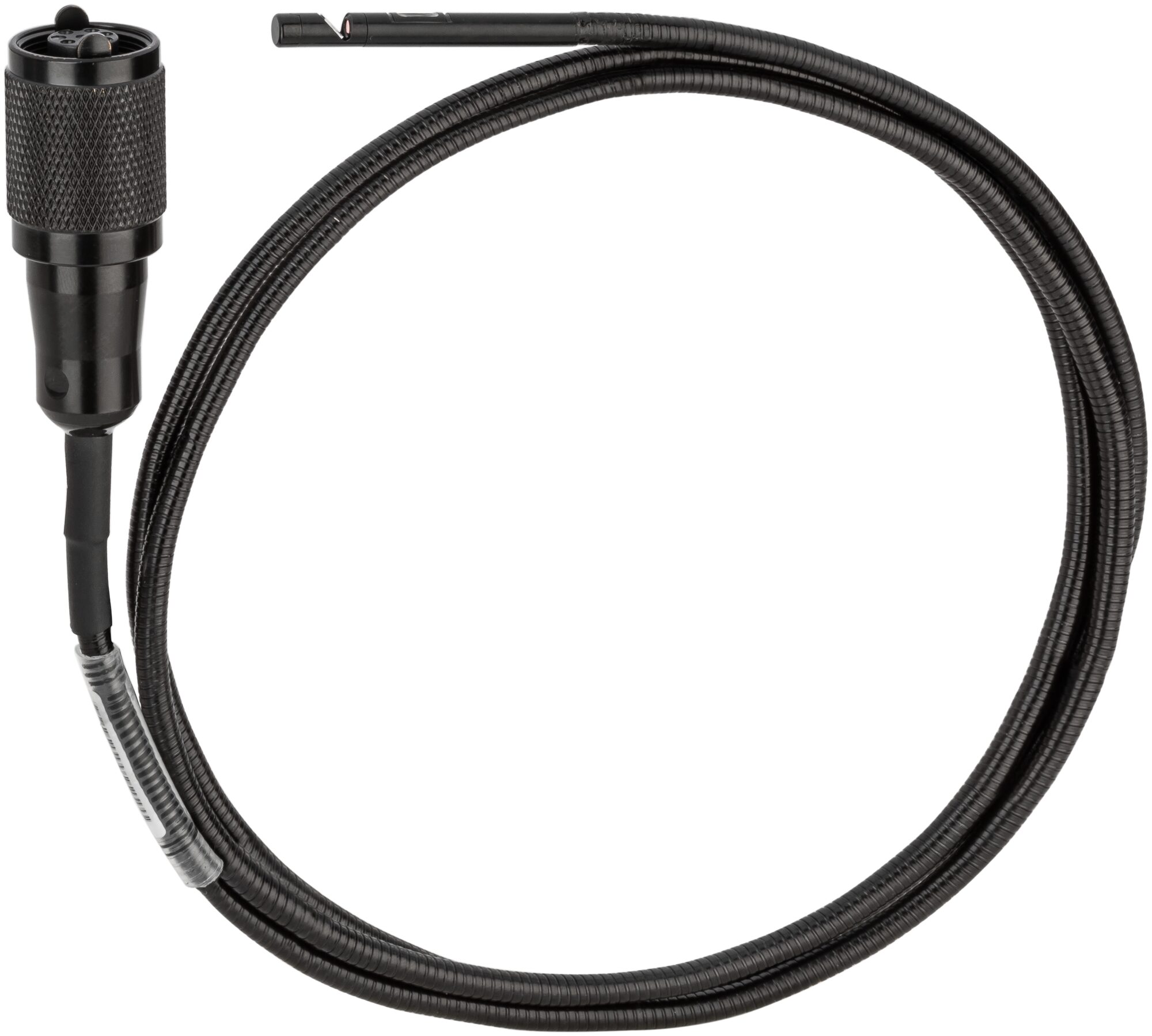

3,9 mmKamera-Blickrichtung: 90° – festinstallierter Spiegel (Side-View)Keine Ränder im BildLichtquelle: 2 dimmbare LED in 90°-RichtungKeine Reflektion im SpiegelSonden mit verbessertem Anschluss (4812 N) in Verbindung mit Konsolen der Sätze 4812-10/4 S · 4812-1/7 · 4812-1/6 · 4812-1/8Kamera-Auflösung: 325 (H) x 250 (V) = 76800 BildpunkteKamera-Öffnungswinkel: Horizontal 46°, Vertikal: 34°, Diagonal: 56°Tiefenschärfe: 10 bis 60 mmSondenlänge: 1000 mmGewicht: 220 gAbmessungen / Länge: 1000 mmDurchmesser: 3.9 mmNetto-Gewicht (kg): 0.11 kgTemperaturbereich: 0°C – 55°C

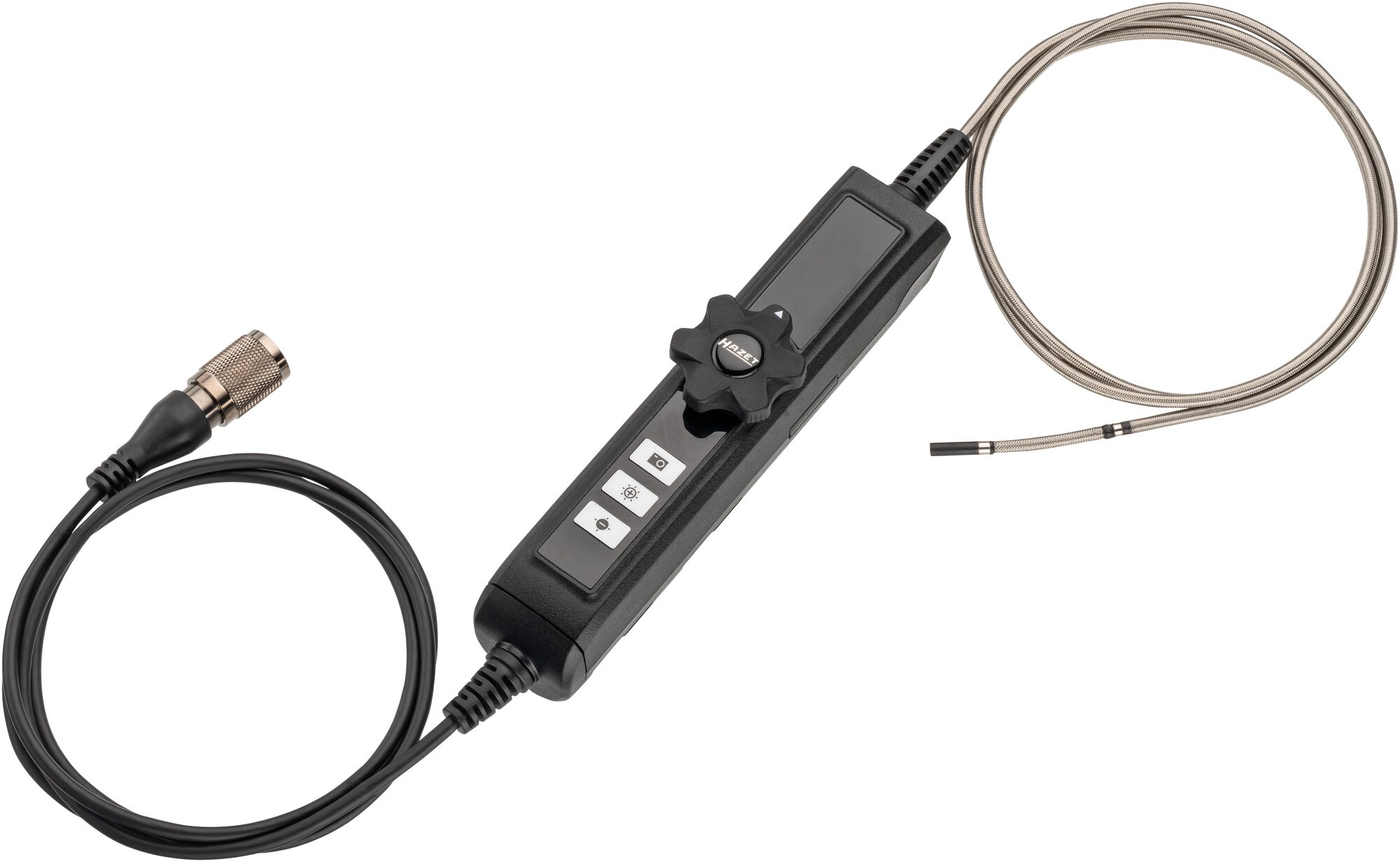

Anwendung:Diagnose und Dokumentation von Hohlräumen zur Schadensbeurteilung Verbesserte Detailtreue durch HD KameraGeringerer Sondendurchmesser 3,9 mmKompatibel mit Grundgerät 4812-23G und 4812-11GInklusive Steuerteil zur Bedienung der Artikulation, Videoaufnahme, HelligkeitssteuerungSchwenkradius circa 35 mm (-30?% gegenüber herkömmlichen Ausführungen)Hohe Beweglichkeit durch beidseitige ArtikulationVoller beidseitiger Schwenk bis zu maximal 180° ermöglicht z.B. im Zylinderkopf echten rückwärtigen Blick auf VentileFrontkameraDimmbare zweifach LED-LichtquelleDigitale Schnittstelle zum Grundgerät: USB-CBlickwinkel (FOV): 90°Schärfentiefe (DOV): 10 – 100 mmAuflösung: HD 1280(H) x 720(V) PixelKompressionsformat: H.264Betriebstemperatur: -10°?C bis 60°?CSchutzart Sonde: IP67Gewicht: 307 gVerbesserte Detailtreue durch HD KameraDiagnose von Hohlräumen zur SchadensbeurteilungBildformat: JpegVideoformat: MOVSchutzart Sonde: IP67 (im angeschlossenen Zustand)Sondenkabel: 1 mMaße: 35,4 x 51,1 mm 2589 mm (B x H x L)

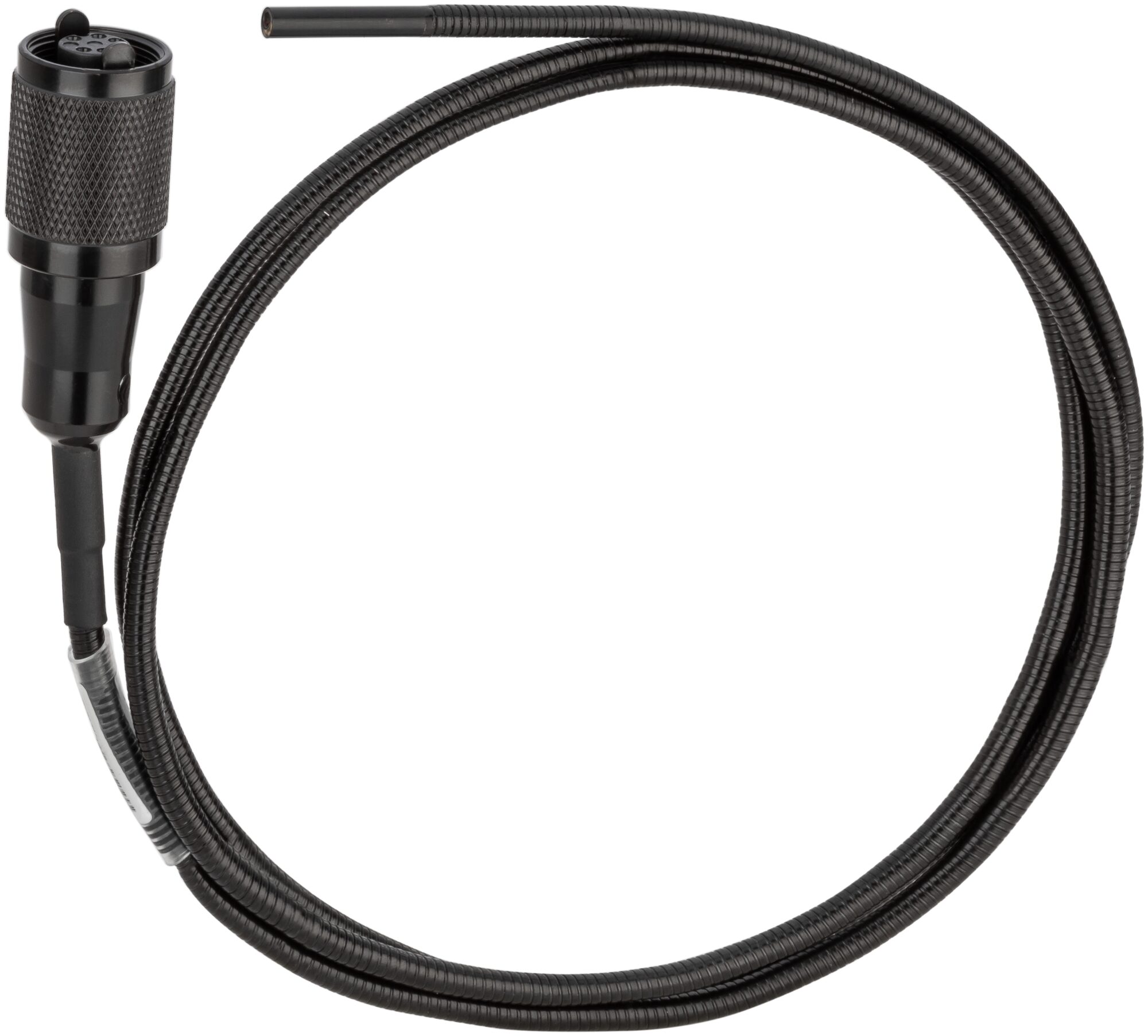

3,9 mm ?Kamera-Blickrichtung: Geradeaus (Front-View)Lichtquelle: 3 dimmbare LEDSonden mit verbessertem Anschluss (4812 N) in Verbindung mit Konsolen der Sätze 4812-10/4 S · 4812-1/7 · 4812-1/6 · 4812-1/8Kamera-Auflösung: 325 (H) x 250 (V) = 76800 BildpunkteKamera-Öffnungswinkel: Horizontal 46°, Vertikal: 34°, Diagonal: 56°Tiefenschärfe: 10 bis 60 mmSondenlänge: 1000 mmGewicht: 220 gAbmessungen / Länge: 1000 mmDurchmesser: 3.9 mmNetto-Gewicht (kg): 0.11 kgTemperaturbereich: 0°C – 55°C

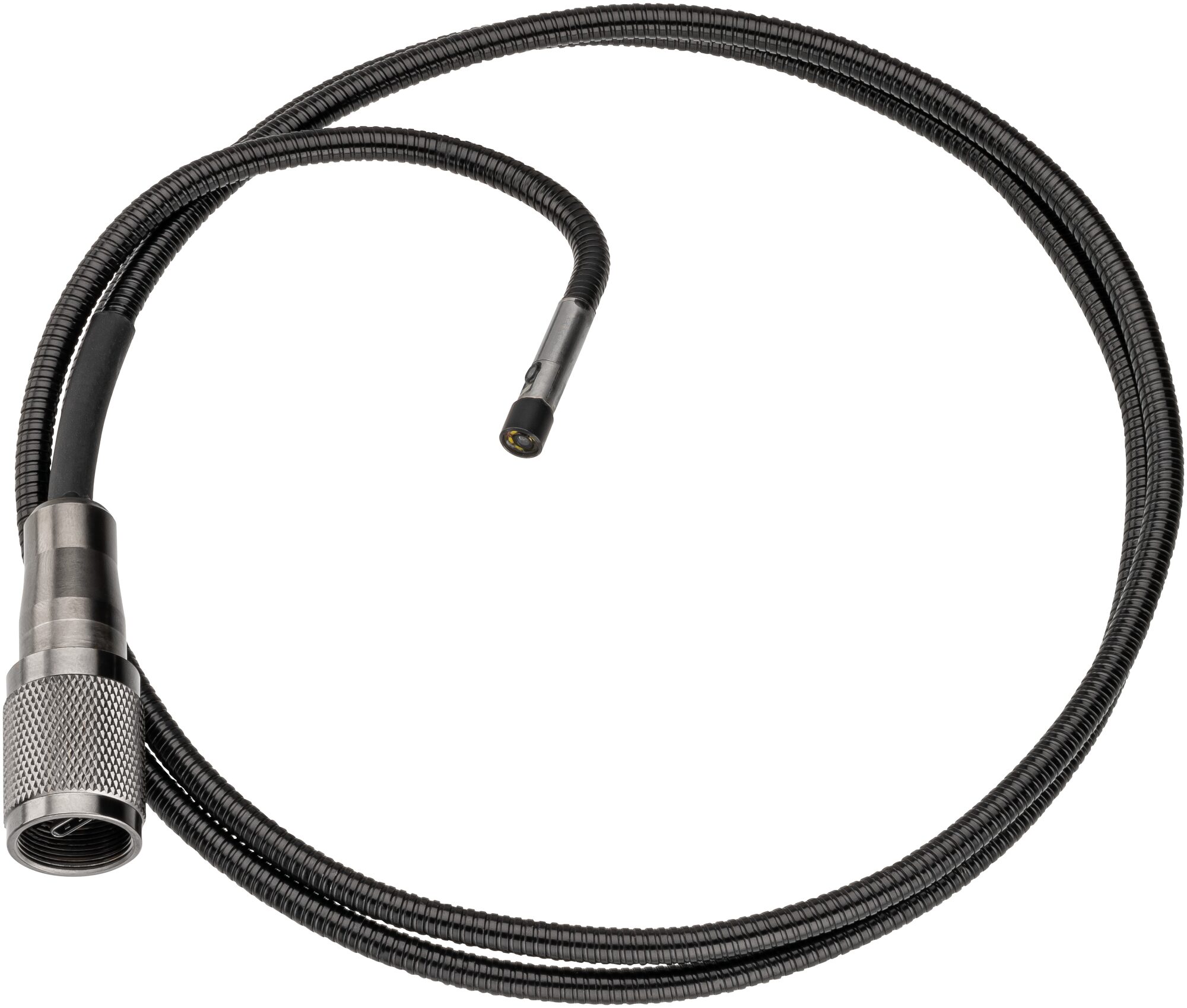

Anwendung:Diagnose und Dokumentation von Hohlräumen zur Schadensbeurteilung Verbesserte Detailtreue durch zwei Kameras (90° und 180°) mit HD-AuflösungKompatibel mit Grundgerät 4812-11G und 4812-23GSemiflexible Sonde (? 4,9 mm) ermöglicht Führung durch HohlräumeFront- und Seitenkamera Umschaltbar (0° und 90°)Dimmbare fünffach LED-Lichtquelle für FrontkameraDimmbare LED-Lichtquelle für SeitenkameraDigitale Schnittstelle zum Grundgerät: USB-CBlickwinkel (FOV): 90°Schärfentiefe (DOV): 10 – 100 mmAuflösung: HD 1280(H) x 720(V) PixelKompressionsformat: H.264Betriebstemperatur: -10°?C bis 60°?CSchutzart Sonde: IP67Gewicht: 137 gBildformat: JpegVideoformat: MOVSchutzart Sonde: IP67 (im angeschlossenen Zustand)Sondenkabel: 1 mMaße: 1121 x 18 mm (L x B)

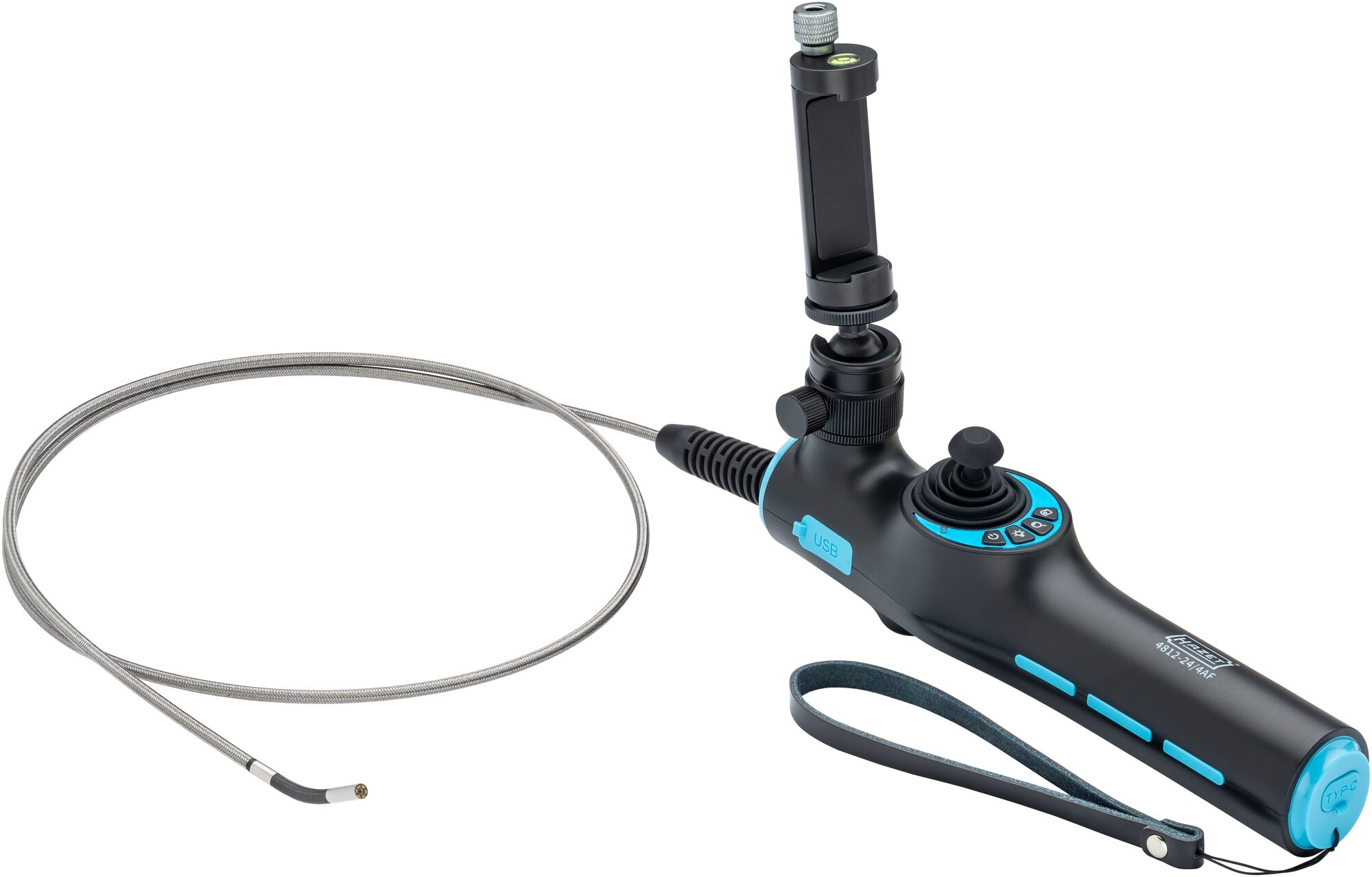

Anwendung:Diagnose und Dokumentation von Hohlräumen zur Schadensbeurteilung Voll artikulierbare 3,9 mm ? Sonde – optimale Erreichbarkeit von schwer zugänglichen StellenFoto- / und Videoaufnahme via App oder am GrundgerätJoystick Steuerung der Kamerasonde über GrundgerätKabelgebundener Anschluss eines Smartphones als Display (Lightning · USB-C)Bildspeicher vom Smartphone-Speicher abhängigWechselbarer Li-Ion-Akku (1 x Typ 18650 – 3350 mAh)USB-C LadebuchseAkku-Laufzeit: = 2 StundenFokusbereich (DOF): 5 – 100 mmSichtwinkel (FOV): 100°Temperatur-Warnalarm (App) und automatische Abschaltung bei Überschreitung der zulässigen Kamera-HöchsttemperaturRobuste, schwenk- und justierbare Smartphone-Halterung (Spannweite: 58 – 100 mm)5-teiliger Satz in Soft-Case mit Formeinlage Datenkabel USB-A zu Lightning (iOS legacy) · Länge: 0,3 mDatenkabel USB-A zu USB-C (Android, aktuelle iOS etc.) · Länge: 0,3 mDatenkabel USB-A zu USB Micro (Android legacy)· Länge: 0,3 mLadekabel USB-A zu USB-C · Länge: 1,0 mGrundgerät und HD Sonde Smartphone App Viersprachige Smartphone App für Android und IOSTemperaturanzeige der KameraFünffach Zoom (mit Anzeige des Zoomfaktors in der App)Drehung des Bildes in 90° SchrittenVergrößerung (Zoom) über die Bedienung des Smartphone-Displays (ziehen)Einfügen eines Zeitstempels Sonde: Sondenlänge: 1 mIP Schutzklasse: IP67Artikulation der Kamerasonde: Axial 180° · Radial 360°Kameralicht: LED mit weißem Licht 6000 bis 8000 LuxDreistufige HelligkeitseinstellungTemperaturarbeitsbereich: -20° C bis 70° CVerschleißfester, elastischer Metallschlauch (Edelstahl)Bildformat Foto: JpegVideoformat: MP4Auflösung: 1280 x 720 · 640 x 480 Pixel Gerät: Handgriff und robuste Smartphone HalterungIP Schutzklasse: IP54Temperaturarbeitsbereich: -10° C bis 50° CBetriebsluftfeuchtigkeit bis zu 90 % (nicht kondensierend)Gewicht (mit Batterie · ohne Smartphone): 430 gStativ Aufnahmegewinde im GrundgerätTasten für Ein- / Aus-Schalter · Lichtsteuerung · Zoom · Foto- · Videostart auf dem GrundgerätUSB-C Daten- und Ladebuchse Gewicht komplett (mit Tasche und Kabelsatz): 1000 gGröße Soft-Case: 370 x 215 x 750 mmAnzahl Werkzeuge: 5

Anwendung:Diagnose und Dokumentation von Hohlräumen zur Schadensbeurteilung Verbesserte Detailtreue durch zwei Kameras (90° und 180°) mit HD-Auflösung 5-teiliger Satz im Kunststoffkoffer: Grundgerät 4812-11GHD Sonde 4812-11FS? 4,9 mm, semiflexibelSD-Karte 32GBMikro-HDMI-Kabel (A zu D) 1,8 mUSB-C Kabel (A zu C) 1 mUSB-C Kabel (A zu C) 1 m90 mm (3,5 Zoll) großes reflektionsreduziertes LCD-Bildschirm (320x240 Pixel)Lichtquelle: 5 dimmbare (10-stufig) LED für optimale AusleuchtungAufnahmen in verschiedenen Zeitschleifen (5 · 10 · 15 · 20 Minuten) optionalZoom: 1,5-fach und 2-fachBild Format (Jpeg): 1920 x 1080 PixelVideo Format (MP4): 1920 x 1080 PixelSpiegelung des KamerabildesNegativdarstellung des Kamerabildes (bessere Erkennung von Schadstellen)Datentransfer: USB-CVideo Output: Mikro-HDMIBetriebstemperatur: 10°?C bis 50°?CBetriebsluftfeuchtigkeit bis zu 90 % (nicht kondensierend)IP Schutzklasse (Grundgerät): IP54Kompatibel mit HAZET HD-Sonden 4812-11FS und 4812-23AFEnergiequelle: 4x Batterie AAUSB Schnittstelle kann als Energiequelle genutzt werden, wenn keine Batterien eingelegt sindGewicht: 370 Gramm ohne BatterienMaße (L x B x H): 276 x 123 x 54 mmKompaktes DesignEinfache HandhabungÖse am Batteriefach zur Montage einer Handschlaufe (Fallsicherung)Gewinde zur Aufnahme einer Stativverschraubung (1/4?)Reset KnopfAuto-Power-Off Funktion, dreifach einstellbar (Aus · 5 · 10 Minuten)Aufnahme von Videos (Format MOV) und Fotos (Format JPEG)Bild Format: Jpeg, 1920 x 1080 Pixel mit optionalem ZeitstempelVideo Format: MP4, 1920 x 1080 Pixel mit optionalem Zeitstempel29 verschiedene Menüsprachen einstellbarNutzung des Systems als Kartenlesegerät / Kamera via USB Anschluss an PCKompatibel mit HAZET HD-Sonden 4812-11FS und 4812-23AFKunststoff-Kasten Aktuelle Software zu diesem Artikel findest du unter hazet.de ? Software & Ersatzteile ? Downloads Anzahl Werkzeuge: 5
