HAZET Werkzeug Halter 6396 · Einsteck-Vierkant 9 x 12 mm

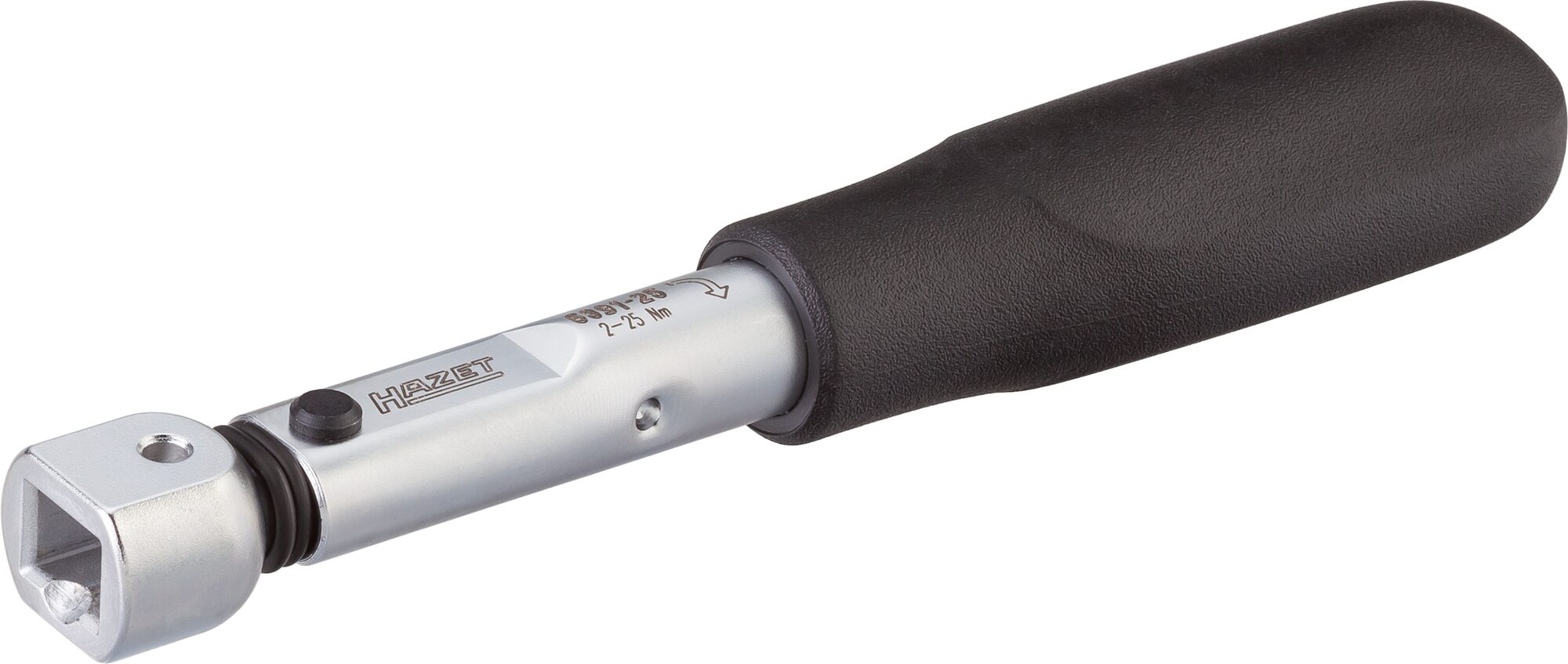

Genauigkeit ± 2% (6391-10: 6%) vom eingestellten Wert (in Betätigungsrichtung)Linksanzug mit gleicher Genauigkeit durch Umdrehen des Schlüssels möglichSteckverbindung, zur Aufnahme von Einsteck-WerkzeugenFest einstellbarer WertBesonders geeignet für den Einsatz in der industriellen SerienfertigungEinstellen des gewünschten Drehmoment-Wertes mit Kombischlüssel 6399 in Verbindung mit HAZET Prüfgerät 7901 E, 7902 E, 7903 E oder einem anderen geeigneten GerätAlle Schlüssel dieser Baureihe (HAZET 6391-6392) sind ohne Einstellskala und SignalknopfMit Kalibrierschein und SeriennummerDIN EN ISO 6789-2:2017Made In GermanyAbtrieb: Einsteck-Vierkant 9 x 12 mmAbmessungen / Länge: 183 mmNetto-Gewicht (kg): 0.23 kgNm min-max: 2–25 NmToleranz: 2 %Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 173.00–173.00 NmBetätigungskraft min.-max. kg: 1.2–14.7 kgKopfstärke a: 17 mmKopfbreite b: 22 mmKein Zurückdrehen mehr: bei den HAZET Drehmoment-Schlüsseln der 5000er- und 6000er-Baureihe wurde in Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen auf den kleinsten Skalenwert nicht erforderlich ist

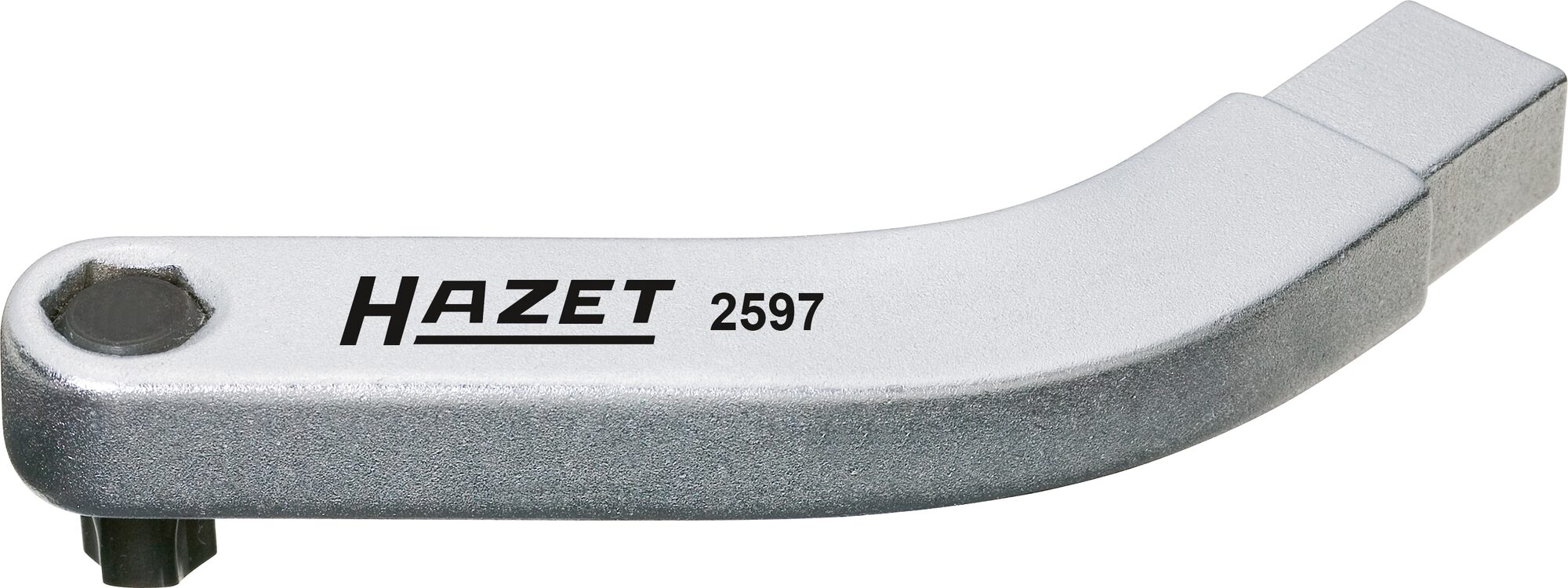

Anwendung:Ein- und Ausbau Fahrer- bzw. Beifahrertür(Türscharnier-Verschraubung Innen TORX® Schrauben T 45) und zur Türeinstellungan VW · ŠKODA Fabia Bj. 20072014, Roomster Bj. 20062015,AUDI A5 Bj. 20072016Drehmomentgesteuerter Schraubanzug möglich (Herstellerangaben beachten)Steckverbindung 9 x 12 mm VierkantMit TORX® Bit T45 (HAZET 2597-01)Ausbau in Verbindung mit Werkzeughalter HAZET 6396,Einbau mit Drehmoment-Schlüssel HAZET 6290-1CT · 5290-3 CT- VW Drehmoment-Vorschrift beachten -Oberfläche: verchromtMade In GermanyAntrieb: Einsteck-Vierkant 9 x 12 mmAbtrieb: Innen TORX® Profil, Sechskant hohl 8 mm (5/16 Zoll)Schlüsselweite: · T45Abmessungen / Länge: 95 mmNetto-Gewicht (kg): 0.1 kg

Anwendung:Kleiner Beta¨tigungswinkel (4°) ermo¨glicht Einsatz in engsten Baura¨umen, z.B. Motoren, Maschinenbau, Agrarfahrzeuge und -Gera¨te, erneuerbare Energien (Solar, Windra¨der)Extrem mehr Leistung als bei Knarren mit vergleichbaren AbmaßenRastfunktion des Hebels bietet Schutz gegen ungewolltes UmschaltenErho¨hung der Lebensdauer durch Einsatz modernster Schmierstoffe im KnarrenmechanismusEnge Fertigungstoleranzen gewa¨hrleisten Schutz vor eindringender VerschmutzungHAZET interne Qualita¨tsstandards garantieren Belastbarkeit weit u¨ber NormWertig, leicht zu reinigen, korrosionsbesta¨ndigIntegrierte Aufha¨ngemo¨glichkeit im GriffVPA geprüftes, statisches Drehmoment nach DIN 3122: 1000 NmAnzahl Zähne: 90Betätigungswinkel: 4°Mit KugelsicherungHAZET 2-Komponenten-GriffOberfläche: verchromtDIN 3122, ISO 3315Made In GermanyAbtrieb: Vierkant massiv 12,5 mm (1/2 Zoll)Abmessungen / Länge: 275 mmNetto-Gewicht (kg): 0.59 kgFür HandbetätigungHiPer – Das OriginalEntwickelt und Produziert „Made in Germany“Statisch UND Dynamisch – doppelte Präzision in PerfektionHohe Dauerlast für LanglebigkeitErgonomischer Umschalthebel

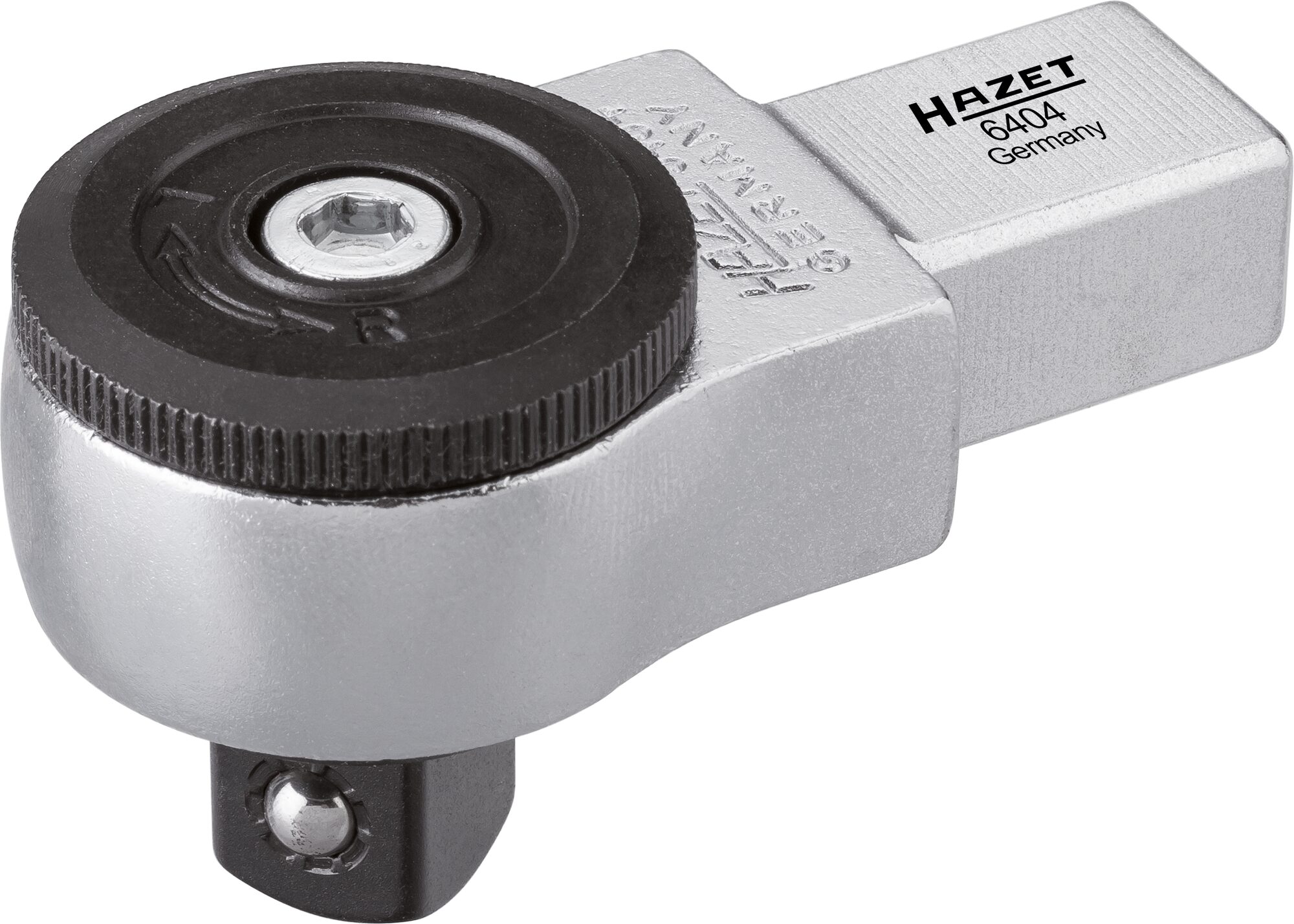

Feinverzahnung, 72 Zähne, Drehwinkel 5°GesenkgeschmiedetOberfläche: verchromtDIN 3120, ISO 1174-1Made In GermanyAntrieb: Einsteck-Vierkant 14 x 18 mmAbtrieb: Vierkant massiv 12,5 mm (1/2 Zoll)Abmessungen / Länge: 70.5 mmNetto-Gewicht (kg): 0.27 kgAnzahl Zähne: 72 (Betätigungswinkel 5°)Stichmaß des Justierwerkzeugs l2: 27 mmKopfstärke a: 15.7 mmKopfstärke (a1): 24.1 mmKopfbreite b: 37 mm

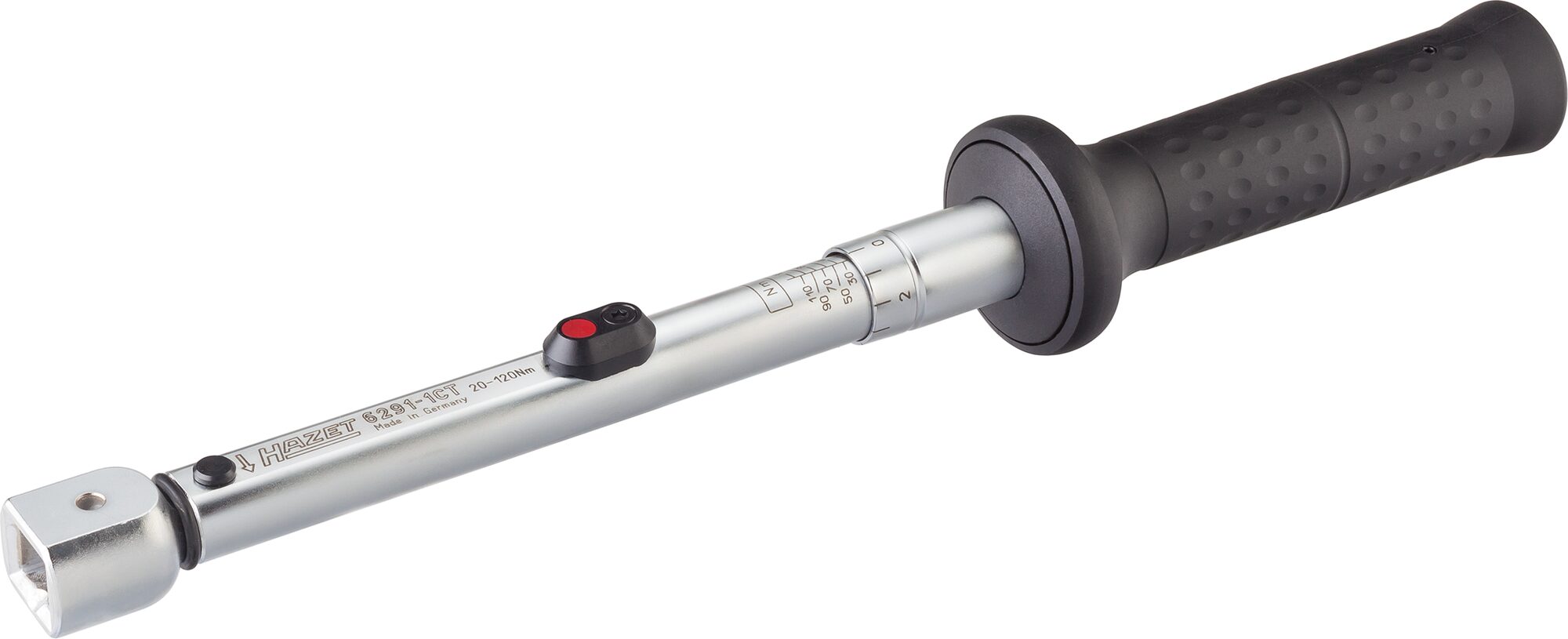

Steckverbindung zur Aufnahme von Einsteck-WerkzeugenGenauigkeit ± 2% vom Skalenwert (in Betätigungsrichtung)Durch Drehen des Einsteckwerkzeuges für Rechts- und Links- Gewinde verwendbarSicher: Haptisch (Kurzwegauslösung)Akustisch (Knickelement)Optisch (Modelle mit Signalknopf) Mit Kalibrierschein und SeriennummerEinstellen des gewünschten Drehmoment-Wertes schnell und sicher durch Drehen des HandgriffesSichere Aufbewahrung in Safe Box mit SichtfensterDIN EN ISO 6789-2:2017Made In GermanyAbtrieb: Einsteck-Vierkant 14 x 18 mmAbmessungen / Länge: 401 mmNetto-Gewicht (kg): 0.9 kgNm min-max: 20–120 NmToleranz: 2 %Skaleneinteilung (Nm): 1 NmWirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 368.30–354.20 NmBetätigungskraft min.-max. kg: 5.5–34.5 kgStichmaß des Justierwerkzeugs l2: 38.5 mmKopfstärke a: 23 mmKopfbreite b: 30 mmKein Zurückdrehen mehr: bei den HAZET Drehmomentschlüsseln der 5000er- und 6000er-Baureihe wurde in Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen auf den kleinsten Skalenwert nicht erforderlich ist

Smart-Technologie – Ready for Industry 4.0Inklusive Einsteck-Umschaltknarre 6406 Außenvierkant 20 = 3/4Länge mit / ohne Einsteckwerkzeug: 1021 mm / 945 mmHAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe 7000-2sTAC kann nationalen Zulassungsbeschränkungen unterliegen). Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten, wie Smartphone (Smartwatch) und Tablet-PC. USB-C-Schnittstelle zur Programmierung der Drehmoment- Drehwinkelschlüssel und Dokumentation der Schraubdaten über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC.Alle sTAC Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werdenEinzigartiges ergonomisches, auf den Anwender ausgerichtetes, HAZET Design des gesamten Werkzeuges für den professionellen EinsatzDurch die Reduzierung der Baugröße sowie der Integration der Platine in das Hauptrohr sind Abmessungen entstanden, die kleine Drehmoment- / Drehwinkel-Schlüssel ab 1 Nm ermöglichenSchutzklasse IP 40Display und Folientastatur spritzwassergeschütztUSB-C Buchse zum Laden des Akkus direkt im WerkzeugInklusive handelsüblichem, wechselbaren Li-Ion Akku, Typ 14650 / 3,7 Volt, direkt am Werkzeug über USB-C Stecker aufladbarInklusive 1 Meter USB 3.1 / A-C-KabelFunktionen: 7000 sTACGroßes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbarMesswert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-BewertungAnzeigeabweichung Drehmoment rechts und links: ab ±1% / ±1 DigitAnzeigeabweichung Drehwinkel rechts und links: ±1% / ±1°Drehwinkelbereich addierend: 0 bis 999°Drehmoment-Toleranz für i.O.-Anzeige (grün): Einstellbar ±1 bis 10%Drehwinkeltoleranz für i.O.-Anzeige (grün): Einstellbar 1 bis 90°Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf mWirklänge für andere Einsteckwerkzeuge einstellbar / programmierbar 0 bis 250 mm(Voraussetzung für korrekte Drehmoment- / Drehwinkelmessungen)4-fach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum, aus jeder Lage, sichtbarer 360° LED-Anzeige mit „Ampelfunktion“Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99%Einstellbare Signalisierung, Ein / Aus Akustik-Signal (Buzzer) und VibrationResetfunktion, Rückstellung auf WerkseinstellungStand-by-Zeit: Einstellbar 1 bis 10 min.Batterie- und SpeicheranzeigeSpeicherplatz inklusive Datum und Uhrzeit: Bis zu 3000 MessungenProgrammiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 252 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-AnzugMenü Sperr-Funktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen CodeAnzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / NutzungszählerMenüsprachen: Deutsch, Englisch, Französisch, Italienisch, ChinesischProgrammier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig)SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2 sTAC (kostenloser Download)Die SmartTAC-Drehmoment- / Drehwinkel-Schlüssel der Baureihe 7000-2 sTAC mit Bluetooth-Schnittstelle haben eine gültige Funkzulassung in allen EU-Ländern, in der Schweiz, in Norwegen, in China, in Indien, in Südkorea, in Mexiko und in der Türkei und dürfen dort verkauft werden. Die Funkzulassungen Südafrika, USA und Kanada sind aktuell in Vorbereitung.Weitere Länder auf Anfrage.Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkel-Schlüssel der Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle an. Diese können über einen USB Anschluss an Laptop und PC angeschlossen und mit der optionalen Programmier- und Auswertesoftware verbunden werden. Die Nutzung der SmartTAC-App für mobile Endgeräte ist aufgrund der fehlenden Bluetooth-Schnittstelle nicht möglich.Ohne Bluetooth-FunktionGeprüft nach DIN EN ISO 6789-2:2017Made In GermanyAbtrieb: Einsteck-Vierkant 14 x 18 mm, Vierkant massiv 20 mm (3/4 Zoll)Abmessungen / Länge: 945 mmNetto-Gewicht (kg): 2.9 kgNm min-max: 40–400 Nmlbf min-max: 30–300 lbf.ftToleranz: 1 %Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 889.00– NmBetätigungskraft min.-max. kg: 4.4–43.8 kgAnzahl Zähne: 32 (Betätigungswinkel 11.25°)
