HAZET Elektronischer Drehmoment- / Drehwinkel-Schlüssel 7292-2STAC · Nm min-max: 20–200 Nm · lbf min-max: 15–150 lbf.ft · Toleranz: 1% · Einsteck-Vierkant 14 x 18 mm, Vierkant massiv 12,5 mm (1/2 Zoll)
von HAZET
Produktinformationen "HAZET Elektronischer Drehmoment- / Drehwinkel-Schlüssel 7292-2STAC · Nm min-max: 20–200 Nm · lbf min-max: 15–150 lbf.ft · Toleranz: 1% · Einsteck-Vierkant 14 x 18 mm, Vierkant massiv 12,5 mm (1/2 Zoll)"
Anwendung:
Für hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z.B. Motorenbauteilen insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (u.a. Robotertechnik etc.)
- Smart-Technologie – Ready for Industry 4.0
- Inklusive Einsteck-Umschaltknarre 6404-1 Außenvierkant 1/2 (12,5 mm)
- Länge mit / ohne Einsteckwerkzeug: 578,5 mm / 520 mm
- HAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe 7000-2sTAC kann nationalen Zulassungsbeschränkungen unterliegen). Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten, wie Smartphone (Smartwatch) und Tablet-PC. USB-C-Schnittstelle zur Programmierung der Drehmoment- Drehwinkelschlüssel und Dokumentation der Schraubdaten über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC.
Alle sTAC-Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werden - Einzigartiges ergonomisches, auf den Anwender ausgerichtetes, HAZET Design des gesamten Werkzeuges für den professionellen Einsatz
- Durch die Reduzierung der Baugröße sowie der Integration der Platine in das Hauptrohr sind Abmessungen entstanden, die kleine Drehmoment- / Drehwinkelschlüssel ab 1 Nm ermöglichen
- Schutzklasse IP 40
Display und Folientastatur spritzwassergeschützt - USB-C Buchse zum Laden des Akkus direkt im Werkzeug
- Inklusive handelsüblichem, wechselbaren Li-Ion Akku, Typ 14650 / 3,7 Volt, direkt am Werkzeug über USB-C Stecker aufladbar
- Inklusive 1 Meter USB 3.1 / A-C-Kabel
Funktionen: 7000 sTAC

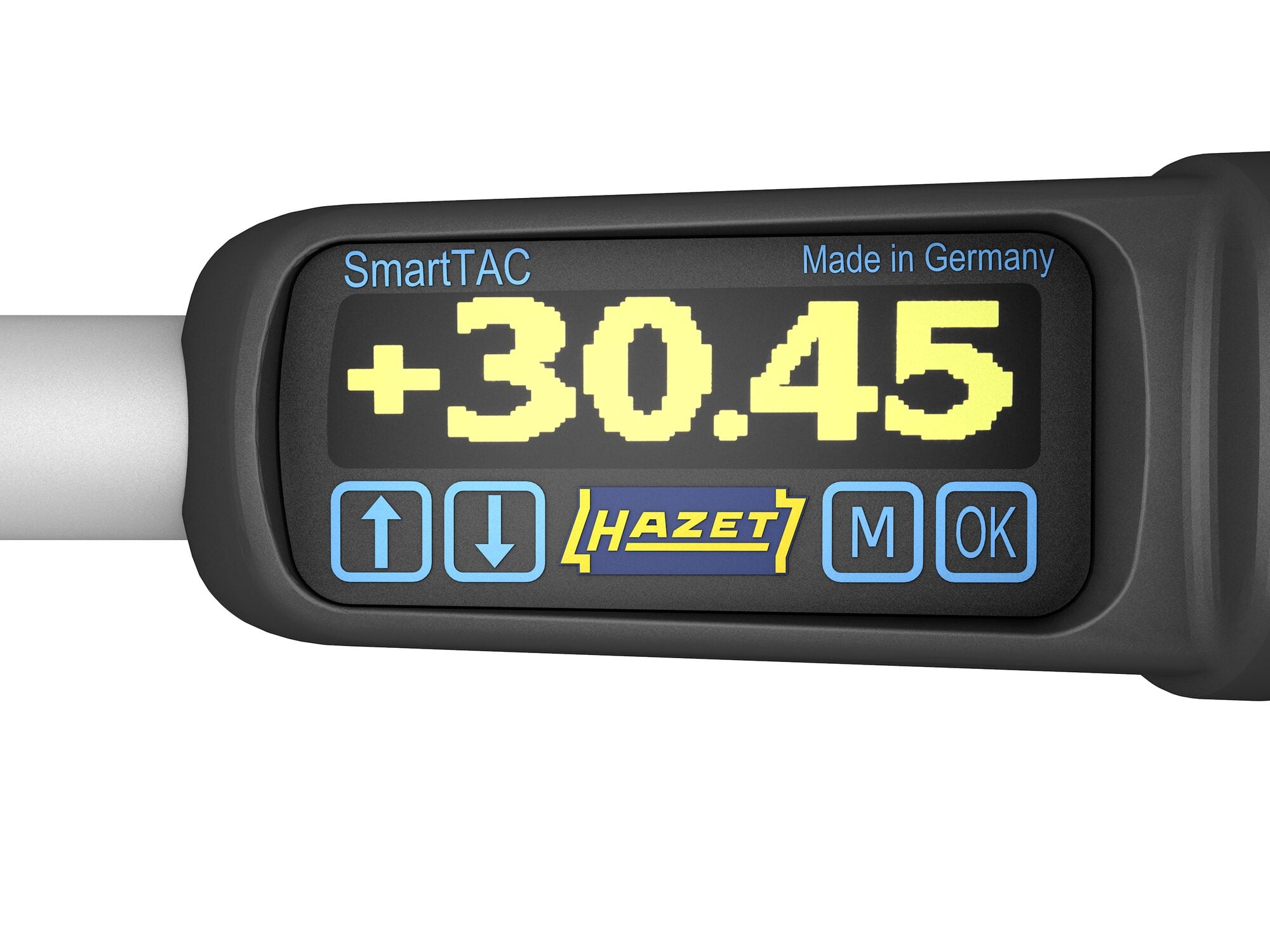

- Großes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbar
- Messwert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-Bewertung
- Anzeigeabweichung Drehmoment rechts und links: ab ±1% / ±1 Digit
- Anzeigeabweichung Drehwinkel rechts und links: ±1% / ±1°
- Drehwinkelbereich addierend: 0 bis 999°
- Drehmoment-Genauigkeit für i.O.-Anzeige (grün): Einstellbar ±1 bis 10%
- Drehwinkelgenauigkeit für i.O.-Anzeige (grün): Einstellbar 1 bis 90°
- Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf m
- Wirklänge für andere Einsteckwerkzeuge einstellbar / programmierbar 0 bis 250 mm
(Voraussetzung für korrekte Drehmoment- / Drehwinkelmessungen) - Vierfach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum, aus jeder Lage, sichtbarer 360° LED-Anzeige mit „Ampelfunktion“
- Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99%
- Einstellbare Signalisierung, Ein / Aus Akustik-Signal (Buzzer) und Vibration
- Resetfunktion, Rückstellung auf Werkseinstellung
- Stand-by-Zeit: Einstellbar 1 bis 10 Minuten
- Batterie- und Speicheranzeige
- Speicherplatz inklusive Datum und Uhrzeit: Bis zu 3000 Messungen
- Programmiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 25
- 2 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-Anzug
- Menü Sperrfunktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen Code
- Anzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / Nutzungszähler
- Menüsprachen: Deutsch, Englisch, Französisch, Italienisch, Chinesisch
- Programmier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig)
- SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2sTAC (kostenloser Download)
- Die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-2sTAC mit Bluetooth-Schnittstelle haben eine gültige Funkzulassung in allen EU-Ländern, in der Schweiz, in Norwegen, in China, in Indien, in Südkorea, in Mexiko und in der Türkei und dürfen dort verkauft werden
Weitere Länder auf Anfrage - Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle an. Diese können über einen USB Anschluss an Laptop und PC angeschlossen und mit der optionalen Programmier- und Auswertesoftware verbunden werden. Die Nutzung der SmartTAC-App für mobile Endgeräte ist aufgrund der fehlenden Bluetooth-Schnittstelle nicht möglich
- Mit Bluetooth-Funktion
- Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2
- Made in Germany
- Abtrieb: 14 x 18 mm Einsteck-Vierkant, 1/2 Zoll (12,5 mm) Vierkant massiv
- Abmessungen / Länge: 520 mm
- Netto-Gewicht (kg): 1.1 kg
- Drehmomentbereich min-max: 20–200 Nm
- lbf min-max: 15–150 lbf.ft
- Genauigkeit: 1 %
- Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 464.00– Nm
- Betätigungskraft min.-max. kg: 4.1–40.7 kg
- Anzahl Zähne: 32 (Betätigungswinkel 11.25°)
- Stichmaß des Justierwerkzeugs l2: 38.5 mm
SYSTEM 7000sTAC Elektronische Drehmoment- / Drehwinkelschlüssel
Mit Einsteckvierkant und Umschaltknarre · Genauigkeit ±1%/±1Digit
Eigenschaften "HAZET Elektronischer Drehmoment- / Drehwinkel-Schlüssel 7292-2STAC · Nm min-max: 20–200 Nm · lbf min-max: 15–150 lbf.ft · Toleranz: 1% · Einsteck-Vierkant 14 x 18 mm, Vierkant massiv 12,5 mm (1/2 Zoll)"
| Abmessungen / Länge: | 520 mm |
|---|---|
| Abtrieb: | Einsteck-Vierkant 14 x 18 mm |
| Anzahl Batterien/Akkus: | 1 |
| Anzahl Zähne: | 32 |
| Anzugs-Drehmoment maximal [Nm]: | 200 |
| Anzugsdrehmoment bis [Nm]: | 200 |
| Anzugsdrehmoment von [Nm]: | 20 |
| Batterie-/Akkubezeichnung: | 3,7 V-Lithium-Ionen-Akku, Typ 14650, wechselbar |
| Batterien zum Betrieb erforderlich: | true |
| Betätigungskraft max. kg [kg]: | 41 |
| Betätigungskraft min. kg [kg]: | 4 |
| Betätigungswinkel [°]: | 11 |
| Bezeichnung Produktgruppe: | Drehmoment- / Drehwinkel-Schlüssel 7000 sTACElektronisch · Mit Einsteckvierkant und Umschaltknarre · Toleranz ±?1?%?/?±?1?Digit |
| Bluetooth Schnittstelle: | true |
| DIN/ISO: | DIN EN ISO 6789 |
| Drehmoment bis [lbf·ft]: | 150 |
| Drehmoment max lbf.ft: | 150 |
| Drehmoment min Nm [Nm]: | 20 |
| Drehmoment min lbf.ft: | 15 |
| Drehmoment von [lbf·ft]: | 15 |
| Gewicht [g]: | 1300 |
| Länge [mm]: | 520 |
| Netto-Gewicht (kg): | 1 |
| Netzstecker: | Keine Stecker |
| Norm: | Geprüft nach DIN EN ISO 6789-2:2017 |
| Produktgruppe: | 7000STAC |
| Toleranz [%]: | 1 |
| Umrechnung Nm in lbf.ft (max): | 148 |
| Umrechnung Nm in lbf.ft (min): | 15 |
| Umrechnung lbf.ft in Nm (max) [Nm]: | 203 |
| Umrechnung lbf.ft in Nm (min) [Nm]: | 20 |
| Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: | 464.00?–? |
| Wirklänge des Drehmoment-Schlüssels min. l1 mm [mm]: | 464 |
| eCl@ss 8.0 Basic Produktklasse: | 21040222 |
